CBAC 액세스 리스트 실습

이번 포스팅에서는 CBAC 실습을 진행하겠습니다.

CBAC 액세스 리스트_실습.pkt

0.29MB

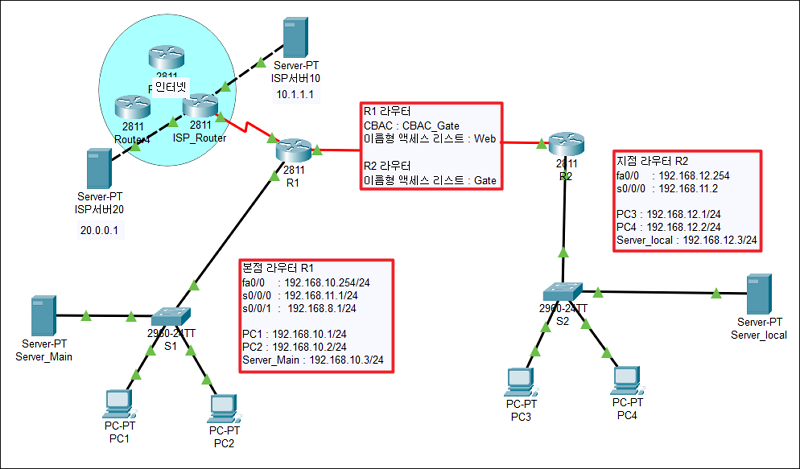

토폴로지

토폴로지

---

라우팅 및 인터페이스

R1

R2

ISP



---

이름형 액세스 리스트 설정 및 ping  테스트

설정

● R2 라우터의 f0/0에 Gate라는 이름형 액세스 리스트를 설정

● TCP 연결이 확립된 패킷만 통과 시키도록 지정

● 192.168.10.0/24, 192.168.11.0/24 내부망과 모든 IP 패킷을 주고 받을 수 있도록 함



테스트

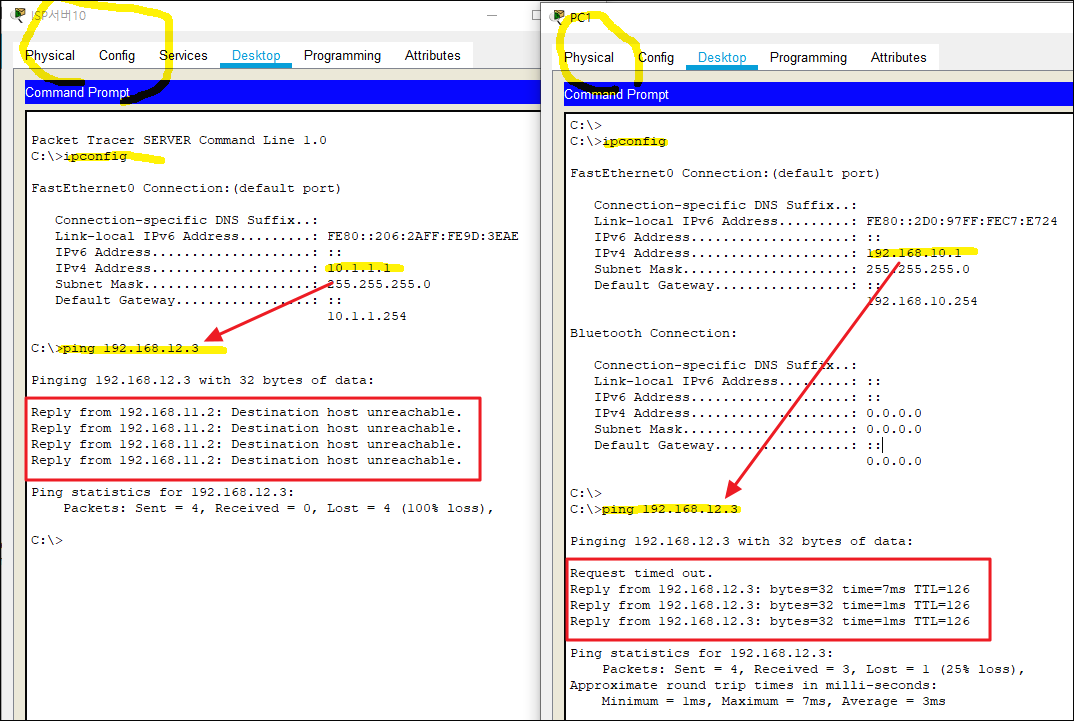

서버에서 ping은 실패하고 R1 내부에서는 성공한 것을 볼 수 있습니다.



---

CBAC 설정



● 외부망에서 본점의 웹서버에만 접속 가능하도록 이름형 액세스 리스트 설정
● 내부에서 외부로 나간 Ping과 WWW 서비스 요청에 대한 응답 패킷만 통과시키도록 CBAC 설정

명렁어 해석



R1(config)# ip access-list extended WEB
R1(config-ext-nacl)# permit tcp any host 192.168.10.3 eq www

• ip access-list extended WEB
  • 확장 ACL(Extended ACL) WEB을 생성함.
• permit tcp any host 192.168.10.3 eq www
  • 모든 출발지(any)에서 목적지 192.168.10.3의 TCP 포트 www(HTTP, 즉 포트 80)에 대한 트래픽을 허용.

---

R1(config)# ip inspect name CBAC_Gate icmp

R1(config)# ip inspect name CBAC_Gate http

• ip inspect name CBAC_Gate icmp
  • ICMP 패킷(핑 등)을 동적으로 감시하여, 내부에서 요청한 응답을 자동으로 허용함.
• ip inspect name CBAC_Gate http
  • HTTP 트래픽을 감시하여, 내부에서 요청한 HTTP 세션이 있는 경우 그 응답을 자동으로 허용함.
  • 즉, CBAC를 사용하여 동적 패킷 필터링을 수행하는 것.

---

R1(config)# int s0/0/1
R1(config-if)# ip access-group WEB in
R1(config-if)# ip inspect CBAC_Gate out

• int s0/0/1
  • 인터페이스 s0/0/1 (Serial 0/0/1)로 진입.
• ip access-group WEB in
  • 이 인터페이스의 INBOUND(들어오는 트래픽)에 ACL "WEB"을 적용.
  • 즉, 외부에서 내부로 들어오는 트래픽 중, TCP 80(HTTP)로 가는 패킷만 허용됨.
• ip inspect CBAC_Gate out
  • 이 인터페이스의 OUTBOUND(나가는 트래픽)에 CBAC "CBAC_Gate"를 적용.
  • 즉, 내부에서 외부로 나가는 HTTP 및 ICMP 요청을 추적하여 응답 패킷을 자동으로 허용.

---

종합 정리

이 설정은 방화벽 기능과 동적 패킷 필터링을 적용하여 보안성을 강화하는 것입니다.

✅ ACL 역할 (ip access-list extended WEB)

• 외부에서 192.168.10.3(웹 서버)로 향하는 HTTP 요청만 허용.

✅ CBAC 역할 (ip inspect name CBAC_Gate)

• 내부에서 나가는 ICMP 및 HTTP 요청을 추적하고, 해당 응답을 자동으로 허용.
• 즉, ACL만 사용할 때보다 더 유연하고 보안적인 접근이 가능.

✅ 인터페이스 적용

• INBOUND(ip access-group WEB in): 외부에서 내부로 들어오는 트래픽을 ACL로 제한.
• OUTBOUND(ip inspect CBAC_Gate out): CBAC를 사용하여 내부 요청에 대한 응답을 자동으로 허용.

---

ping / www 테스트

ISP서버 → PC1

ping 테스트

http 접근

ISP서버에서 ping은  접근이 제한 되지만 http 접근은 허용된 것을 확인할 수 있습니다.



PC1 → ISP서버

ping test

HTTP

PC1에서 ISP서버는 ping과 http 접근 모두 잘 되는 것을 확인할 수 있습니다.
